Lekce 7 - FFmpeg a transcoding - Obrázky

V minulé lekci, FFmpeg a Transcoding - Audio, jsme si řekli něco o audio streamech a předvedli si jak převádět mezi různými audio kodeky.

Pokud chceme získat obrázek (snímek obrazovky) z videa, je to samozřejmě snadné. První způsob je pokusit se využít OS a klávesy PrintScreen. Tímto způsobem se obrázek nahraje do paměti OS a je k dispozici přes zkratku Ctrl + V. Takto snadno jej můžeme přesunout např. do Malování nebo nějakého jiného nástroje. Ovšem ne vždy to funguje. Samozřejmě i FFmpeg podporuje získávání obrázků z videa. Nicméně upozorňuji, že je to nástroj převážně pro transconding videa a případně audia. Podpora obrázků je spíše symbolická.

Podporované formáty

Samozřejmě jsou podporované nejznámější formáty obrázků jako *.jpg, *.bmp a *.png. Ve většině případů jsou u obrázků souborové kontejnery (formáty) identické i s kodeky, ale např. u rodiny souborového formátu JPEG to tak není. Zde je seznam podporovaných obrázkových formátů nebo lze využít opět výpis FFmpeg:

ffmpeg -codecs

Samozřejmě je nutné ověřit, jestli FFmpeg podporuje jak dekódování, tak i kódování daného formátu obrázku. V některých případech umí jen dekódovat či naopak kódovat. V tabulce níže si uvedeme souborové kontejnery, u kterých jsou podporovány obě varianty:

Typ kontejneru	FFmpeg parametr
TIFF - Tagged Image File - není plně podporován	tiff
PNG - Portable Network Graphics	png
GIF - Graphics Interchange Format	gif
JPEG - Joint Photographic Experts Group (není plně podporován)	mjpeg nebo jpeg2000 nebo jpegls
SGI RGB image format	sgi
Microsoft BMP image	bmp
Portable BitMap image	pbm

Získání obrázků z video souboru

Získání samostatného obrázku je naprosto jednoduché. Pokud chceme obrázek JPEG, dělá se to tímto příkazem:

ffmpeg -i video.mp4 -ss 00:00:10.000 -vframes 1 obrazek.jpg

Pokud budeme chtít obrázek formátu PNG, tak tímto příkazem:

ffmpeg -i video.mp4 -ss 00:00:10.000 -vframes 1 obrazek.png

Pojďme si vysvětlit parametry příkazu:

• -ss 00:00:10.000 - specifikuje okamžik (čas) ve video stopě, který chceme jako obrázek
• -vframes 1 - kolik obrázků chceme
• obrazek.jpg - název souboru a typ kontejneru (obrázkový formát)

Výsledek:

Jak vidíte, obrázek jsme získali.

Vlastní kodek a bitrate obrázku

Způsob výše funguje, ale neumožňuje nám nastavovat kodek a bitrate. Prohlédneme si tedy vlastnosti obrázku přes FFprobe:

ffprobe -i obrazek.jpg

Vidíme, že obrázek má předdefinovaný kodek (v tomto případě mjpeg) i hodnotu bitrate. Výhodou je, že s těmito předdefinovanými vlastnostmi vám defaultně půjde obrázek otevřít, ale pokud si začnete nastavovat specifické kodeky, pak je OS nemusí podporovat a obrázky otevřete snad jen ve specifických programech.

Nicméně pokud chceme získat obrázek v jiném kodeku rodiny JPEG, např. JPEG2000, postup je následující:

ffmpeg -i video.mp4 -ss 00:00:10.000 -c:v jpeg2000 -vframes 1 obrazekJPG2000.jpg

Mé Windows 10 obrázek nezobrazily, ale FFMpeg nevypsal žádnou chybu. Zobrazení přes FFplay fungovalo, i když to trochu déle trvalo:

ffplay -i obrazekJPG2000.jpg

Získání více obrázků

Pokud byste chtěli získat více obrázků za sebou, je nutné použít tento příkaz:

ffmpeg -i video.mp4 -ss 00:00:10.000 -vframes 10 obra%04d.jpg

Parametr -vframes 10 definuje počet obrázků, které chceme získat. Pokud je jich více než 1, samozřejmě musíme zajistit, aby se obrázky uložily do samostatných souborů. To uděláme přidáním dodatečného řetězce výstupního obrázku %04d. Tento parametr vytvoří obrázky s názvy od obra0001.jpg, obra0002.jpg, ... až do obra0010.jpg.

Časový rozdíl mezi obrázky

Pokud chceme definovat časový rozdíl mezi obrázky, je nutné použít parametr -vf fps=cas:

ffmpeg -i video.mp4 -vf fps=1/4 -vframes 5 obraN%04d.jpg

Parametr fps (Frame Per Second) určuje počet obrázků za sekundu. Hodnota 1 tedy uloží obrázek každou sekundu videa. Pokud chceme uložit obrázek např. každé 4 sekundy, zadáme hodnotu 1/4. Celkem tedy budeme mít 5 obrázků každé 4 sekundy.

Obrázek výřezu videa

Pokud bychom chtěli získat obrázek z videa přes výřez (tedy odstranit oblasti, které v obrázku nechceme), pak příkaz bude vypadat takto:

ffmpeg -i 1.mp4 -filter:v "crop=920:720:250:100" -ss 00:00:45.000 -vframes 1 obrazek.jpg

Opět připomenu, že obrázek bude rozměru 920 (šířka) na 720 (výška). Souřadný systém [0,0] je opět v levém horním rohu a obrázek tedy bude začínat 250 pixelů zleva a 100 pixelů z vrchu.

Vložení obrázku do videa

Toto už jsou specialitky. Vámi zvolený obrázek (já si vyberu ikonu FFmpeg uloženou v souboru icon.png) vložíte do videa. Opět připomínám, že filtry nelze najednou používat se streamcopy. Příkaz je následující:

ffmpeg -i video.mp4 -i icon.png -filter_complex "[0:v][1:v] overlay=25:25:enable='between(t,0,20)'" -pix_fmt yuv420p videoObrazek.mp4

Pojďme si vysvětlit parametry:

• overlay=25:25: - levý horní roh obrázku se umístí 25 pixelů zleva a 25 pixelů shora v obrazu videa. [0:0] je vlevo nahoře.
• enable='between(t,0,20)' - obrázek bude ve videu v čase od 00:00:00 do 00:00:20.

Jak vidíte v obrázku níže, tak obrázek ve videu skutečně je. Není problém tak do videa vložit prakticky své logo, aby nám jej někdo neukradl:

Vložení videa do videa

Tak jak jsme v předchozím příkladu do horního levého rohu vložili obrázek (logo), není problém tam podobným způsobem vložit i video. Např. vložíme rozlišení 320:240 od našeho 4K videa. Nejdříve si takovéto mikrovideo s malým rozlišením vyrobíme:

ffmpeg -i video.mp4 -vf scale=320:240 -an video320_240.mkv -hide_banner

Poté ho do 4K videa vložíme přes mapu:

ffmpeg -i video.mp4 -i video320_240.mkv -filter_complex "[1:v]setpts=1*PTS[a]; [0:v][a]overlay=25:25:enable='between(t,0,20)':shortest=1[out]" -map [out] -map 0:a -c:v libx264 -crf 25 -pix_fmt yuv420p -c:a copy videoVideo.mkv -hide_banner

Parametrů je hodně, pojďme si je popsat:

• [0:v] - pole vstupů začíná nulou, takže se jedná o definici video streamu ze souboru video.mp4
• [1:v]setpts=1*PTS[a] - video stream z video320_240.mkv bude být normální průběh, 1sec = 1 sec, <1 zrychluje video, >1 zpomaluje video
• overlay=25:25: - levý horní roh videa se umístí 25 pixelů zleva a 25 pixelů shora v obrazu videa. [0:0] je vlevo nahoře.
• enable='between(t,0,20)' - vložené mikrovideo bude ve videu v čase od 00:00:00 do 00:00:20.

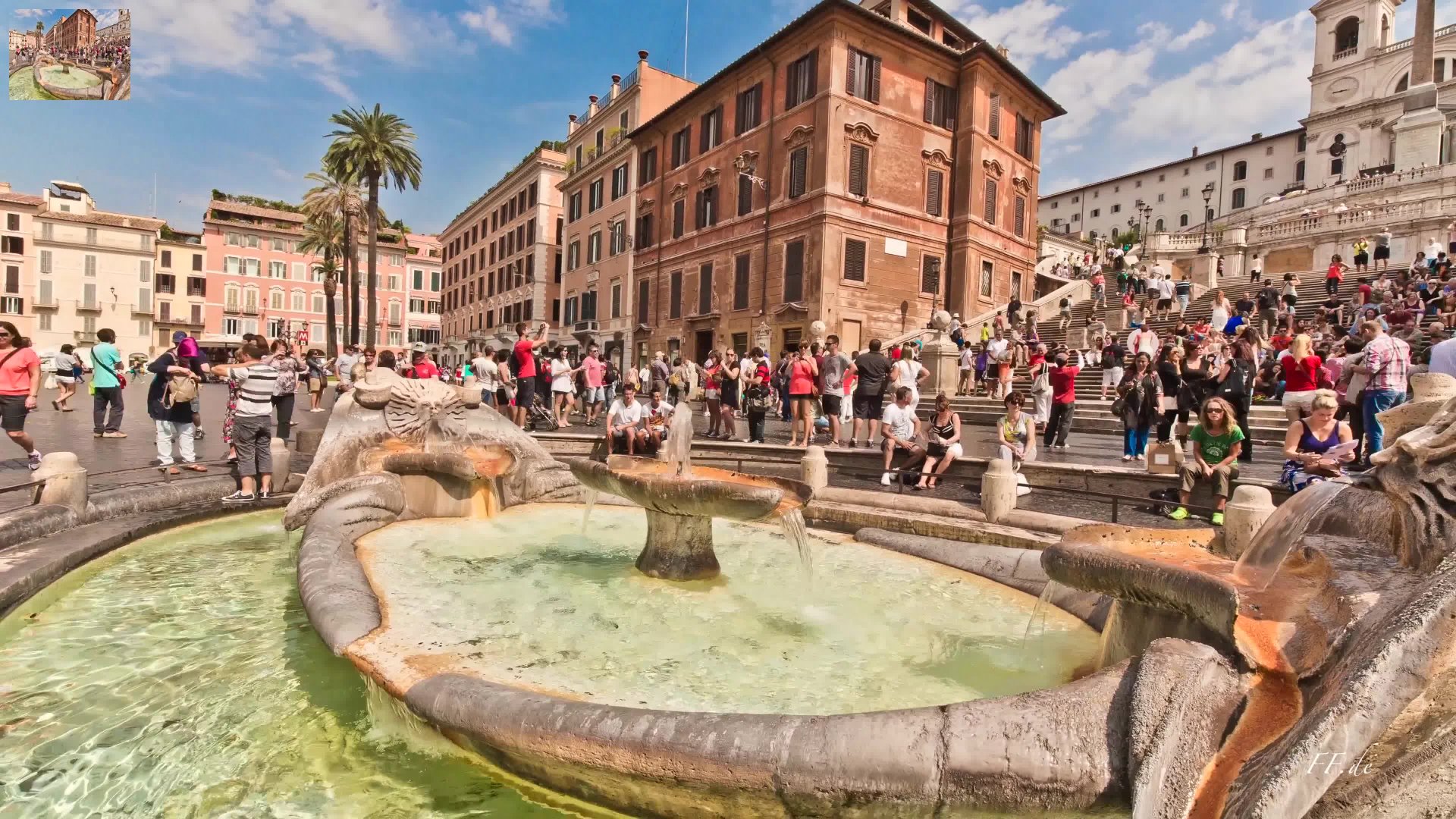

Jak vidíte v přiloženém obrázku, video je skutečně vloženo ve videu:

Export videa do gifu

Souborový formát .gif slouží většinou jako pohyblivý obrázek na webu. Často se používá jako banner. Na toto je asi nejvhodnější a nejpodrobnější návod zde. Nicméně pár příkladů si uvedeme. Jen připomenu, že vzniklý *.gif je nutné otevřít např. z přehrávače nebo internetového prohlížeče (Chrome, Edge, Firefox, ...).

Příkaz pro převod videa do gif je následující:

ffmpeg -i video.mp4 mikrovideo.gif -hide_banner

Přenesení úseku videa

Pokud byste chtěli do gifu přenést pouze časový úsek od/do (např. 4 sekundy) v nějakém rozlišení, pak příkaz bude vypadat takto (opět použijeme mapu):

ffmpeg -i video.mp4 -ss 00:00:22.000 -to 00:00:28.000 -filter_complex "[0:v] fps=12,scale=w=860:h=-1,split [a][b];[a] palettegen=stats_mode=single [p];[b][p] paletteuse=new=1" mikrovideo1.gif -hide_banner

Parametry jsou:

• -ss 00:00:22.000 -to 00:00:28.000 - definovaný časový úsek ze zdrojového videa
• [0:v] - pole vstupů začíná nulou, takže se jedna o definici video streamu ze souboru video.mp4
• fps=12 - frame per second, tedy 12 obrázků za sekundu
• scale=w=860:h=-1 - velikost banneru, definuje se jen šířka (width)

Změna obrázkového kontejneru (souborového formátu)

Poslední možnost, kterou bychom mohli využívat, je převod mezi jednotlivými obrázkovými formáty. Příkaz je:

ffmpeg -i obrazek.jpg obrazek.gif -hide_banner

nebo

ffmpeg -i obrazek.jpg obrazek.bmp -hide_banner

V příští lekci, FFmpeg a transcoding - Rotace, titulky, metadata, si předvedeme, jak se pracuje s titulky a metadaty.
