Řešené úlohy k 1.-4. lekci návrhu a struktury sítí Nové

V předchozí lekci, Řízení přístupu k médiu, jsme se naučili, jak zařízení v síti komunikují bez kolizí pomocí metod řízení přístupu k médiu (MAC).

Následující 3 cvičení vám pomohou procvičit znalosti návrhu a struktury sítí z minulých lekcí. Ve vlastním zájmu se je pokuste vyřešit sami. Pod článkem máte pro kontrolu řešení ke stažení. Ale pozor, jakmile se na něj podíváte bez vyřešení příkladů, ztrácí pro vás cvičení smysl a nic se nenaučíte

Pokud si opravdu nebudete vědět rady, podívejte se raději znovu do minulých tutoriálů a pokuste se na to přijít.

Jednoduchý příklad

Zákazník zadal zakázku na propojení nově postavené haly se starou. Mezi halami je již připravený výkop pro položení kabelu, vzdálenost mezi budovami je 200 metrů.

• Vytvořte nákupní seznam přenosových médií (kabely, konektory)
• Zvažte vhodnost jednotlivých variant pro danou vzdálenost a uveďte výhody/nevýhody.

Pokročilý příklad

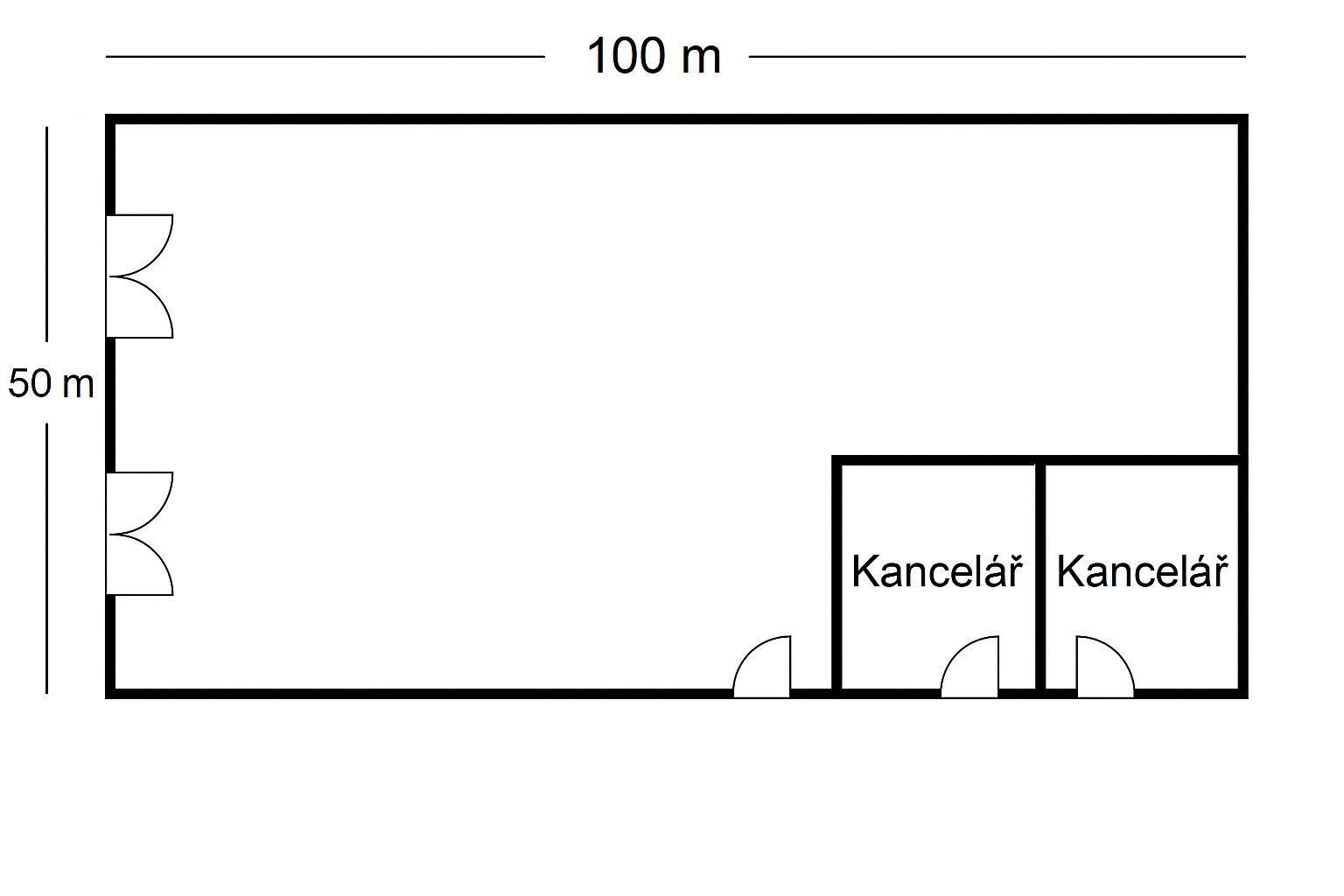

Nově vzniklou halu je potřeba osadit příslušnými sítovými zařízeními. Je potřeba připojit zajistit připojení pro dvě kanceláře na konci budovy a dva počítače v prostoru skladu (umístění viz půdorys). Bezdrátové připojení zatím klient nepožaduje.

Vytvořte seznam jednotlivých zařízení a ke každému přidejte klientovi vysvětlení, proč jsou zapotřebí a k čemu slouží.

Příklad pro náročné – BONUS

Pokračujte v návrhu sítě pro halu. Firma požaduje:

• aby se zařízení v síti domlouvala bez kolizí,
• aby účetní oddělení bylo odděleno od skladu,
• aby hlasové hovory (VoIP) měly vyšší prioritu než běžná data,
• aby propojení serveru se switchem bylo spolehlivé i při výpadku jednoho kabelu.

Dále spočítejte, kolik metrů kabelu bude potřeba, počítejte s rezervou ±20 %. Uveďte, jaký typ kabelu bude vhodný. Při práci se řiďte přiloženým půdorysem. Vstup kabelů je v levém dolním rohu budovy.

V příští lekci, IP adresy v sítích, si probereme základy IPv4 – vysvětlíme si, jak IP adresy fungují, jak se dělí na síťovou a hostitelskou část a proč je subnetting důležitý.

Měl jsi s čímkoli problém? Stáhni si vzorovou aplikaci níže a porovnej ji se svým projektem, chybu tak snadno najdeš.

K absolvování tohoto cvičení prosím splň všechny příklady tím, že je úspěšně odevzdáš k otestování.
